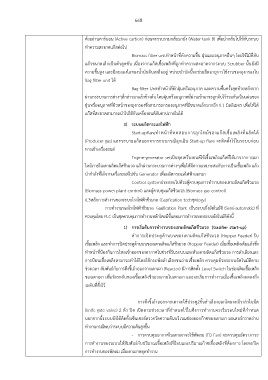

Page 600 - เล่มแผนพัฒนาจังหวัด พ.ศ. 2561-2565 (ฉบับทบทวน พ.ศ. 2564

668

ดวยถานคารบอน (Active carbon) กอนจะรวบรวมกลับมายัง (Water tank B) เพื่อนํากลับไปใชกับระบบ
ทําความสะอาดแกสตอไป
Biomass filter unitทําหนาที่ดักความชื้น ฝุนและอนุภาคอื่นๆ โดยใชไมที่สับ

แลวขนาดเล็กเปนตัวดูดซับ เนื่องจากแกสเชื้อเพลิงที่ถูกทําความสะอาดจากระบบ Scrubber นั้นยังมี
ความชื้นสูง และมีละอองไอของน้ํามันดินเหลืออยู หนวยบําบัดนี้จะชวยยืดอายุการใชงานของถุงกรองใน
Bag filter unit ได

Bag filter Unitทําหนาที่ดักฝุนหรืออนุภาค และความชื้นครั้งสุดทายหลังจาก
ผานกระบวนการตางๆที่กลาวมาแลวขางตน โดยฝุนหรืออนุภาคที่ผานเขามาจะถูกจับไวรวมกันเปนแผนของ
ฝุนหรืออนุภาคที่ผิวหนาของถุงกรองซึ่งสามารถกรองอนุภาคที่มีขนาดเล็กมากถึง 0.1 มิลลิเมตร เพื่อใหได
แกสที่สะอาดสามารถนําไปใชกับเครื่องยนตสันดาปภายในได

3) ระบบผลิตกระแสไฟฟา

Start-upflareทําหนาที่ทดสอบการลุกไหมของแกสเชื้อเพลิงที่ผลิตได
(Producer gas) และระบายแกสออกจากระบบกรณีฉุกเฉิน Start-up flare จะติดตั้งไวในระบบกอน
ทางเขาเครื่องยนต

Engine-generator setเปนชุดเครื่องยนตใชเชื้อเพลิงแกสที่ไดมาจากการเผา
ไหมภายในเตาผลิตแกสชีวมวล แลวผานกระบวนการตางๆเพื่อใหมีความเหมาะสมกับการเปนเชื้อเพลิง แลว
นํากําลังที่ไดจากเครื่องยนตไปขับ Generator เพื่อผลิตกระแสไฟฟาออกมา

Control systemประกอบไปดวยตูควบคุมการทํางานของเตาผลิตแกสชีวมวล
(Biomass power plant control) และตูควบคุมแกสชีวมวล (Biomass gas control)
6.3หลักการทํางานของระบบโรงไฟฟาชีวมวล (Gasification techชุดlogy)

การทํางานของโรงไฟฟาชีวมวล Gasification Plant เปนระบบกึ่งอัตโนมัติ (Semi-automatic) ที่
ควบคุมโดย PLC เปนชุดควบคุมการทํางานหลักโดยมีขั้นตอนการทํางานของระบบอัตโนมัติดังนี้

1) การเริ่มตนการทํางานของเตาผลิตแกสชีวมวล (Gasifier start-up)
ทําการเปดประตูดานบนของเตาผลิตแกสชีวมวล (Hopper Feeder) รับ
เชื้อเพลิง และทําการปดประตูดานบนของเตาผลิตแกสชีวมวล (Hopper Feeder) เมื่อเชื้อเพลิงเต็มแลวซึ่ง

ทําหนาที่ปองกันการไหลเขาออกของอากาศในชวงที่รันระบบและดับเตาผลิตแกสชีวมวล การลําเลียงและ
การปอนเชื้อเพลิงสามารถทําไดโดยใชกระพอลําเลียงขนถายเชื้อเพลิง ควบคุมดวยระบบอัตโนมัติตาม
ชวงเวลา สัมพันธกับการดึงขี้เถาออกจากเตาเผา (Reactor) มีการติดตั้ง Level Switch ในชองเติมเชื้อเพลิง

ของเตาเผา เพื่อวัดระดับของเชื้อเพลิงชีวมวลภายในเตาเผา และจะเริ่มการทํางานเมื่อเชื้อเพลิงลดลงถึง
ระดับที่ตั้งไว

- การดึงขี้เถาออกจากเตาจะใชประตู2ชั้นลําเลียงออกโดยจะมีวาลวใบมีด

(knife gate valve) 2 ตัว ปด-เปดตามชวงเวลาที่กําหนดไวในซึ่งการทํางานจะเริ่มรอบใหมที่กําหนด
นอกจากนี้ระบบยังไดติดตั้งเซ็นเซอรตรวจวัดความดันบริเวณชองออกกาซของเตาเผา มอเตอรกวาดถาน
ทํางานกรณีพบวาระบบมีความดันสูงขึ้น

- การควบคุมอากาศในเตาเผาจะใชพัดลม (FD Fan) จะควบคุมอัตราภาระ
การทํางานของระบบใหสัมพันธกับปริมาณเชื้อเพลิงที่ปอนและปริมาณกาซเชื้อเพลิงที่ตองการ โดยจะปด
การทํางานของพัดลม เมื่อเตาเผาหยุดทํางาน
